        傳統的SF6密度繼電器校驗方式通常分為采用純空氣校驗方式和SF6氣體校驗方式。由于采用SF6氣體方式會導致氣體測試完成后排入大氣中，并且每次校驗需帶上鋼瓶，增加工作難度。當前選用空氣作為介質校驗的方式居多，由于采用空氣作為校驗介質，每次完成校驗后會將空氣壓入到GIS或GIL等氣室中，久而久之會導致GIS或GIL氣室內水分增加。特別是在220KV電壓以上電壓等級極易造成微水增加而影響到絕緣性能。

多功能WGD12型密度繼電器綜合校驗儀是確定不同絕緣氣體質量的創新、可靠的解決方案。這些絕緣氣體包括SF6氣體Novec4710氣體混合物(g3氣體)以及工業空氣的應用(清潔空氣/干燥空氣,基于氧氣和氮氣)。

WGD12密度繼電器綜合校驗儀具有排列清晰的菜單結構和10.4”彩色觸摸屏,使得用戶可以直觀地進行操作。儀器內置測量純度和濕度傳感器。

測量后的氣體可以被壓入開關設備氣室或外部氣瓶，也可以直接收集到氣體回收袋中。每種處理方式都可以避免氣體泄漏到大氣中。在沒有交流電源的情況下，綜合校驗儀可通過電池供電。

現場使用分析儀配有抗沖擊的防水塑料外殼，適用于嚴苛環境中。針對現場應用，我們提供采用專門設計的硬頂外殼。

應用

■  SF6密度繼電器進行全自動校驗，同時校驗后對閥組及表計抽真空處理，防止空氣進入到SF6氣室

■  可測量氣室SF6水份含量

■  可測量氣室SF6純度

■  刀片泵回技術(KPB技術,及采用邏輯回路對進入表計及管路進行抽真空處理)

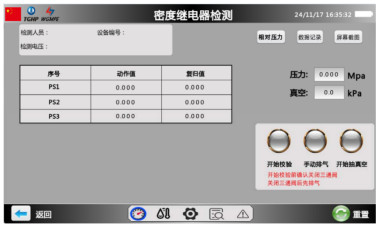

操作界面

■ 操作

用戶界面非常直觀,且可通過觸摸屏操作。

將儀器連接到待測氣室或表計后,便可開始測量。

可通過儀器本體界面進行全自動或者手動單步操作，

也可通過以太網口連接PC機軟件進行操作。

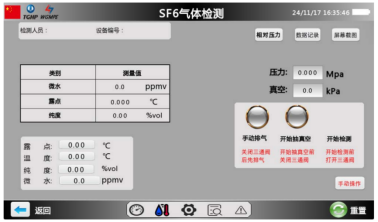

■ 顯示測量結果

測量結束后,測量結果(密度繼電器動作點位置、含

SF6氣體純度和濕度)會顯示在屏幕上。同時數據可送

至云端保存,最多可保存5萬條。

隨后,儀器會自動將測量結果與用戶設定基準(CIGRE

B3.02.01、IEC標準或根據用戶定義的規范)進行比較,以

確定SF6氣體受到污染還是可重復使用。

WGD12可以快速輕松地導入在PC機上編輯測量點列表。由于測量任務的復雜性,特定的知識是先決條件,參見IEC62271-4:2013,ASTM D2029-97:2017和CIGRè-SF6測量指南(723)。

■ 保存和導出測量值

儀器可儲存多達單點5萬次測量結果,且測量結果可通過USB接口導出。測量數據可存儲到云端,最長保存180天。

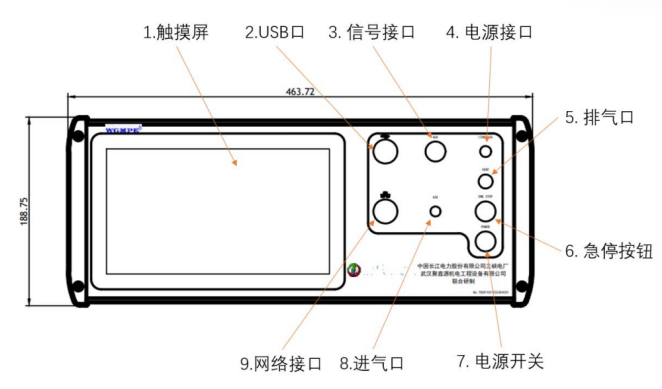

儀器結構

1.觸摸屏：電阻觸摸屏，畫面顯示，參數設置，通過畫面按鍵啟動對應檢測操作。

2.USB 口：將測量的密度繼電器數據和微水純度數據導出至U盤；

3.信號接口：密度繼電器檢測信號輸入接口，外接密度繼電器信號；

4.電源接口：裝置充電/外部交流220V電源供電接口；

5.排氣口：設備排氣接口，外接6mm氣管；

6.急停按鈕：按下后停止泵運行，關閉電磁閥；

7.電源開關：裝置的電源開關；

8.進氣口：快插自封接頭，用于密度繼電器校驗和氣體測量；

9.網絡接口：RJ45 網絡接口，用于設備調試。
